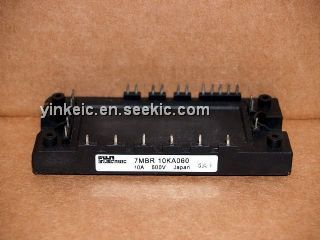

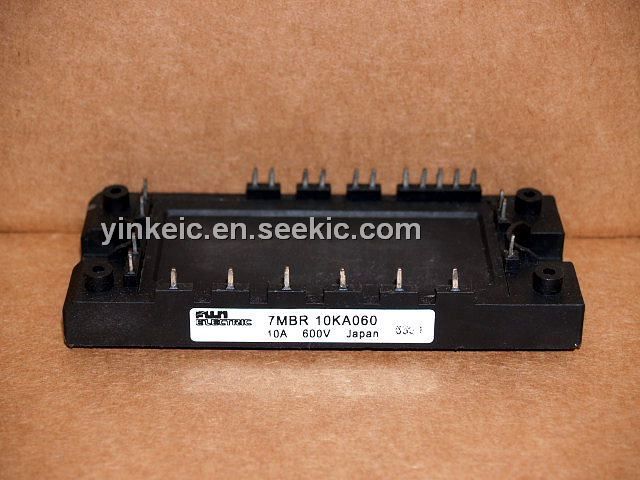

Product Summary

The 7MBR10KA060 is a Fuji IGBT MODULE.

Parametrics

7MBR10KA060 absolute maximum ratings: (1)Collector-Emitter Voltage VCES: 600V; (2)Gate -Emitter Voltage VGES: ±20V; (3)Collector Current IC: 10A; (4)Collector Current ICP: 20A; (5)Collector Dissipation PC (1 device): 40W; (6)Isolation Voltage VISO (A.C. 1min.): 2500 V; (7)Junction Temperature Tj: 150℃; (8)Storage temperature TSTG: -40℃ to +125℃.

Features

7MBR10KA060 features: (1)Zero gate voltage Collector current ICES (VGE=0V, VCE=600V): 1.0 mA; (2)Gate-Emitter leakage current IGES (VCE=0V, VCE=±20V): 200 nA; (3)Gate-Emitter threshold voltage VGE(th) (VCE=20V, IC=10mA): 6.0V to 9.0V; (4)Input capacitance Cies (GE=0V, VCE=10V, f=1MHz): 660 pF; (5)Reverse recovery time trr (IF=10A): 300 ns; (6)Resistance (Tc=25℃): 5000Ω

Diagrams

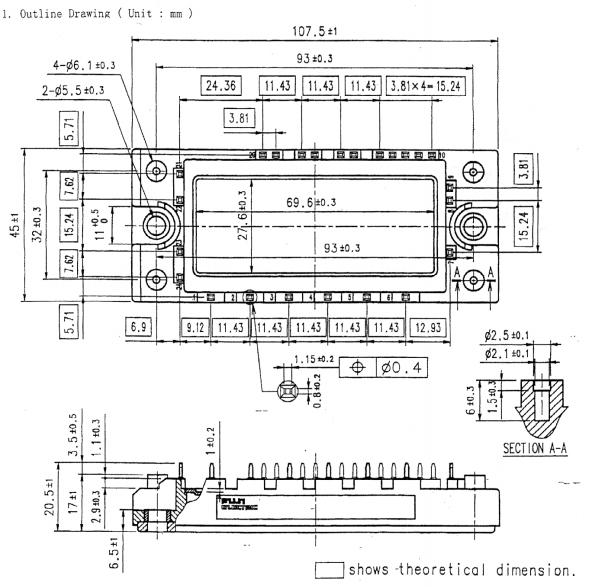

7MBR10KA060 dimension figure
